曲げ及び温度変化による位相安定性に優れるため、ベクトルネットワークアナライザ接続用として、精密な測定に最適なケーブルアセンブリです。（連続使用温度範囲:-30～+85°C）
最大使用周波数（26.5 GHz、50 GHz、67 GHz、70 GHz、110 GHz、120 GHz、145 GHz）の7種類のケーブルタイプをご用意しております。
最大使用周波数（26.5 GHz、50 GHz、67 GHz、70 GHz、110 GHz、120 GHz、145 GHz）の7種類のケーブルタイプをご用意しております。
特長
●曲げ及び温度に対する位相安定性に優れた世界最高水準のケーブルです。
●ケーブルをアーマードで保護していますので機械的特性にも優れています。
●MWX021のコネクタには、容易な接続と高い信頼性を両立した新タイプの3.5 mmコネクタ”マルチロックタイプ”が選定できます。
●ケーブルをアーマードで保護していますので機械的特性にも優れています。
●MWX021のコネクタには、容易な接続と高い信頼性を両立した新タイプの3.5 mmコネクタ”マルチロックタイプ”が選定できます。
用途
●ベクトルネットワークアナライザ
●RF及び高速デジタル試験装置
●RF及び高速デジタル試験装置
| ケーブルタイプ | MWX021 | MWX051 | MWX061 | MWX071 | MWX001 | MWX002 | MWX004 | |
| 最大使用周波数 | 26.5 GHz | 50.0 GHz | 67.0 GHz | 70.0 GHz | 110.0 GHz | 120.0 GHz | 145.0 GHz | |
| 標準挿入損失（dB/m） | 18.5 GHz | 1.6 | 2.7 | 3.5 | 3.5 | 4.2 | 5.0 | 5.0 |
| 最大周波数時 | 2.0 | 4.6 | 7.3 | 7.5 | 11.8 | 14.5 | 28.1 | |
| ケーブル外径（mm） | 8.5 | 6.6 | 6.6 | 6.6 | 4.0 | 4.0 | 4.0 | |
| ケーブル重量（g/m） | 122 | 76 | 73 | 73 | 50 | 50 | 50 | |
| 連続使用温度範囲（℃） | -30 ～+85 | |||||||
| 標準アセンブリ長（mm） | 最小 | 700 | 700 | 700 | 700 | 100 | 100 | 100 |
| 最大 | 1500 | 1500 | 1500 | 1500 | 200 | 200 | 200 | |
上記の表以外のアセンブリ長をお求めの方は、ご相談ください。
０シリーズ静止曲げ試験及び温度位相変化データ

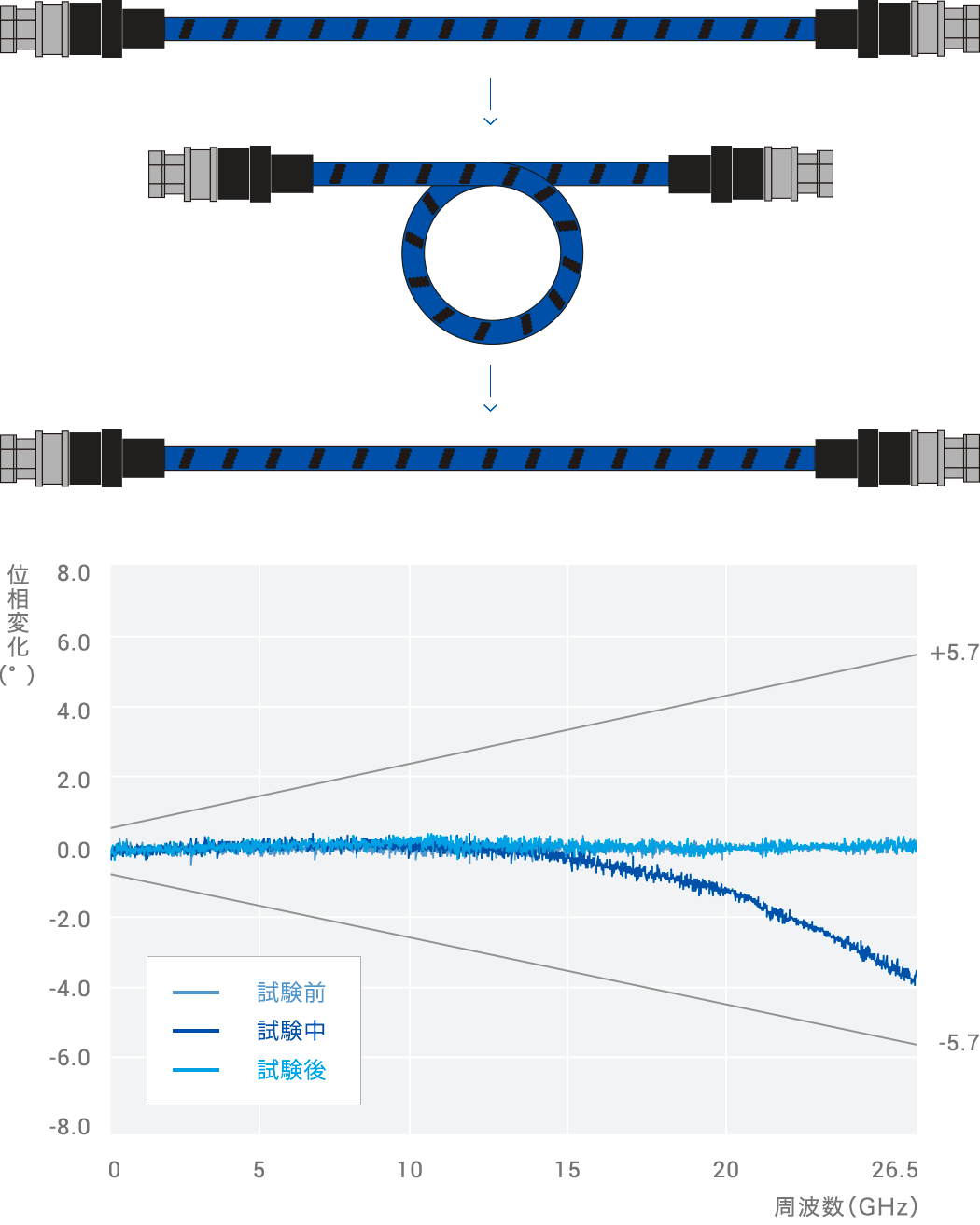

- MWX021静止曲げ試験
-
φ60mmのマンドレルに試料を360°巻きつけて測定
＊26.5 GHzの出荷時保証値±5.7°以内

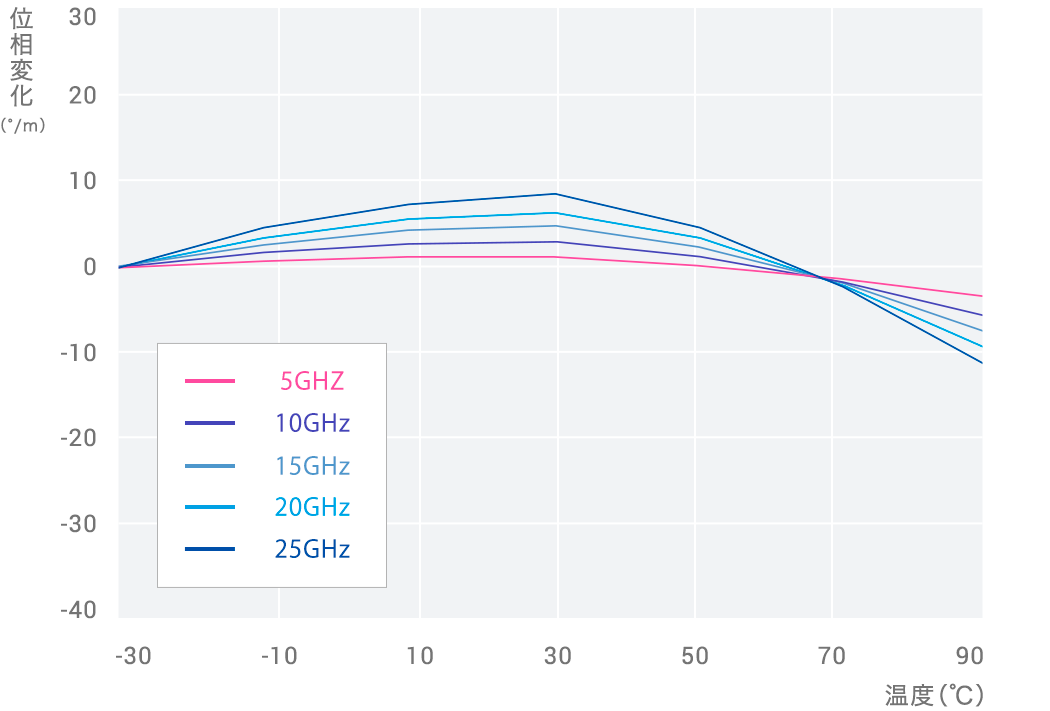

- MWX021温度・位相データ
-
資料ケーブルを-30℃から20℃刻みで温度を上げて
各周波数ごとに測定（各温度での放置時間は1時間）
1.0mm(m)セーフティーロックコネクタの使用方法
マイクロ波・ミリ波ケーブルの選定方法
高周波測定環境では、測定器の性能をフルに引き出すためにマイクロ波同軸ケーブルの選定がとても重要となります。周波数帯に対してのケーブルの選定(太さ、長さ)、コネクタの選定、使用する用途に基づく通過特性、要素特性を決定する必要があります。
